Nowy aparat do oznaczania przenikalności tlenu i dwutlenku węgla w Laboratorium Badawczym „Polimer”

Zasada pomiaru

Nowy aparat do oznaczania przenikalności tlenu i dwutlenku węgla składa się z dwóch odrębnych komór [8]: jedna do oznaczenia pomiaru przenikalności tlenu, druga do oznaczenia przenikalności dwutlenku węgla. Pomiar tlenu jest wykonywany zgodnie z normą ASTM D3985-02 Standard Test Method for Oxygen Gas Transmission Rate Through Plastic Film and Sheeting Using a Coulometric Sensor. Badania przenikalności dwutlenku węgla są wykonywane zgodnie z normą ASTM F2476-20 Standard Test Method for the Determination of Carbon Dioxide Gas Transmission Rate (CO₂TR) Through Barrier Materials Using an Infrared Detector.

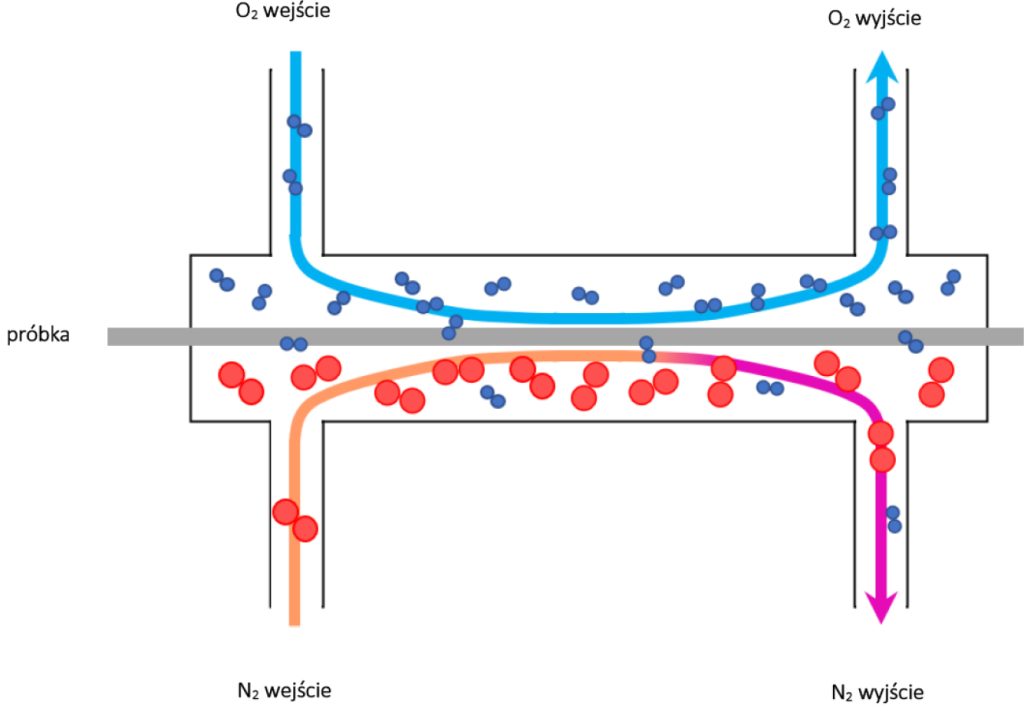

Rys. 1. Schemat przepływu gazu przez komorę podczas pomiaru

Każda komora składa się z dwóch półkomór. Podczas pierwszej fazy – kondycjonowania – rozpoczyna się przepływ odwodnionego azotu (98% N₂+2% H₂) w celu oczyszczenia obydwu stron komory pomiarowej (górnej i dolnej) z resztek innych gazów. Po procesie kondycjonowania następuje właściwy pomiar przenikalności tlenu lub dwutlenku węgla. Jeśli poziom oczyszczenia komory pomiarowej został osiągnięty (jest stały w jednostce czasu), przepływ azotu jest redukowany do przepływu standardowej pracy. Po osiągnięciu stabilnego poziomu przepływu rozpoczyna się przepływ odpowiedniego analizowanego gazu przez górną część kom...
